螺旋焊接鋼管重量計算_螺旋焊接鋼管重量計算公式

文章來源：http://www.cqqdyw.cn 發布時間：2024-04-28 11:33:23 瀏覽次數：24

好久不見了，今天我想和大家探究一下關于“螺旋焊接鋼管重量計算”的話題。你對這個領域還不太熟悉，這篇文章就是為你準備的，讓一起來探索其中的奧秘吧。

文章目錄列表:

1.焊接鋼管的理論重量計算公式
2.焊接鋼管理論重量表？

螺旋焊接鋼管重量計算_螺旋焊接鋼管重量計算公式

焊接鋼管的理論重量計算公式

焊接鋼管的重量kg/m = (Od - Wt) * Wt * 0.02466 注：其中Od是外徑 Wt是壁厚

《“十二五”發展綱要》明確提出，到2015年輸油氣管道總長度將超過15萬公里，這將比2010年增長90%。預計未來4年我國在油氣輸送管道中每年需要焊管大約700-800萬噸左右，其中X80鋼級約500萬噸，X70鋼級需求約300萬噸;而“十二五”期間我國油氣管道用SSAW（螺旋埋弧焊管）的年需求量將超過500萬噸，LSAW（直縫埋弧焊管）年需求量在200萬噸。

“十一五”期間，我國油氣管道建設繼續快速發展，特別是隨著天然氣需求的迅速增長，天然氣管道成為管道建設的重點。到“十一五”末期，我國加快推進油氣管網布局，覆蓋全國的油氣骨干管網已初步建成，未來我國油氣供應保障能力將進一步增強。

數據顯示截至2010年底，我國已建油氣管道的總長度約為8.5萬千米，其中天然氣管道4.5萬千米，原油管道2.2萬千米，成品油管道1.8萬千米，形成了橫跨東西、縱貫?zāi)媳薄⒏采w全國、連通海外的油氣管網格局。

我國《“十二五”規劃綱要》中明確提出，將建設中哈原油管道二期、中緬油氣管道境內段、中亞天然氣管道二期，以以以及西氣東輸三線、四線等主干工程，并建設配套支線和城市管網，到2015年輸油氣管道總長度將超過15萬公里，較2010年增長90%，未來4年新增管道將相當于過去五十年的總和，年復合增長率至少為14%，為油氣管道企業提供了機遇。

隨著我國持續加大油氣管道的投資建設力度，“十二五”期間油氣管道用SSAW年需求超過500萬噸，LSAW年需求量在200萬噸。

擴展資料：

一.焊接分類：

1.螺旋焊接鋼管

按焊接不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。

電焊鋼管：用于石油鉆采和機械制造業等。

2.爐焊管：可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。

二.按焊縫形狀分類

可分為直縫焊管和螺旋焊管

1.直縫焊管

生產工藝簡單，生產效率高，成本低，發展較快。

2.螺旋焊管

強度一般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊。

螺旋縫焊接鋼管分為自動埋弧焊接鋼管和高頻焊接鋼管兩種。

a、螺旋縫自動埋弧焊接鋼管按輸送介質的壓力高低分為甲類管和乙類管兩類。甲類管一般用普通碳素鋼Q235、Q235F以以及普通低合金結構鋼16Mn焊制，乙類管采用Q235、Q235F、Q195等鋼材焊制，用作低壓力的流體輸送管材

b、螺旋縫高頻焊接鋼管螺旋縫高頻焊接鋼管，尚沒統一的產品標準，一般采用普通碳素鋼Q235、Q235F等鋼材制造。

三.按用途分類

按用途又分為一般焊管、鍍鋅焊管、吹氧焊管、電線套管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管。

1.一般焊管

一般焊管用來輸送低壓流體。用Q195A、Q215A、Q235A鋼制造。也可采用易于焊接的其它軟鋼制造。鋼管要進行水壓、彎曲、壓扁等實驗，對表面質量有要求，一般來說交貨長度為4-10m，常要求定尺（或倍尺）交貨。焊管的規格用公稱口徑表示（毫米或英寸）公稱口徑與實際不同，焊管按規定壁厚有普通鋼管和加厚鋼管兩種，鋼管按管端形式又分帶螺紋和不帶螺紋兩種。

2.鍍鋅鋼管

為提高鋼管的耐腐蝕性能，對一般鋼管（黑管）進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。

3.吹氧焊管

用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理。

4.電線套管

是普通碳素鋼電焊鋼管，用在混凝土以以及各種結構配電工程，常用的公稱直徑從13-76mm。電線套套管壁較薄，大多進行涂層或鍍鋅后使用，要求進行冷彎試驗

5.公制焊管

規格用無縫管形式，用外徑*壁厚毫米表示的焊接鋼管，用普通碳素鋼、優質碳素鋼或普能低合金鋼的熱帶、冷帶焊接，或用熱帶焊接后再經冷撥制成。公制焊管分普能和薄壁、普通用作結構件，如傳動軸，或輸送流體，薄壁用來生產家具、燈具等，要保證鋼管強度和彎曲試驗。

6.托輥管

用于帶式輸送機托輥電焊鋼管，一般用Q215、Q235A、B鋼以以及20鋼制造，直徑63.5-219.0mm。對管彎曲度、端面要與中心線垂直、橢圓度有要求，一般進行水壓和壓扁試驗。

7.變壓器管

用于制造變壓器散熱管和其它熱交換器，采用普通碳素鋼制造，要求進行壓扁、擴口、彎曲、液壓試驗。鋼管以定尺或倍尺交貨，對鋼管彎曲度有要求。

8.異型管

由普通碳結結構鋼以以及16Mn等鋼帶焊制的方形管、矩形管、帽形管、空膠鋼門窗用鋼管，主要用作農機構件、鋼窗門等。

9.電焊薄壁管

主要用來家具、玩具、燈具等。當前不銹鋼帶的薄壁管應用很廣，高級家具、裝飾、欄柵等。

10.螺旋焊管

是將低碳碳素結構鋼或低合金結構鋼鋼帶按的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成，它可以用較窄的帶鋼生產大直徑的鋼管。螺旋焊管經常用于石油、天然氣的輸送管線，其規格用外徑*壁厚表示。螺旋焊管有單面焊的和雙面焊的，焊管應保證水壓試驗、焊縫的抗拉強度和冷彎性能要符合規定。

四.按端部形狀分類

又分為圓形焊管和異型（方、扁等）焊管。

五.其他分類

不同而分為：

1.GB/T3091-1993（低壓流體輸送用鍍鋅焊接鋼管）。經常用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其他用途管。其代表材質Q235A級鋼。

2.GB/T3092-1993（低壓流體輸送用鍍鋅焊接鋼管）。經常用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其它用途管。其代表材質為：Q235A級鋼。

3.GB/T14291-1992（礦用流體輸送焊接鋼管）。經常用于礦山壓風、排水、軸放瓦斯用直縫焊接鋼管。其代表材質Q235A、B級鋼。GB/T14980-1994（低壓流體輸送用大直徑電焊鋼管）。經常用于輸送水、污水、煤氣、空氣、采暖蒸汽等低壓流體和其它用途。其代表材質Q235A級鋼。

4.GB/T12770-1991（機械結構用不銹鋼焊接鋼管）。經常用于機械、汽車、自行車、家具、賓館和飯店裝飾以以及其他機械部件與結構件。其代表材質0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。

5.GB/T12771-1991（流體輸送用不銹鋼焊接鋼管）。經常用于輸送低壓腐蝕性介質。代表材質為0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。

百度百科焊接鋼管

焊接鋼管理論重量表？

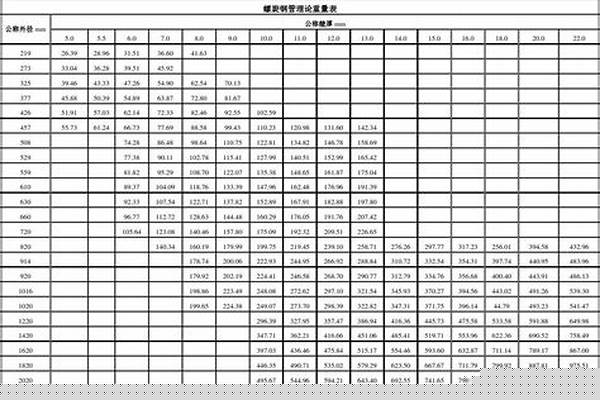

焊接鋼管的每米重量表如下圖所示

鋼材理論重量計算公式

1、無縫鋼管計算公式為:外徑壁厚*壁厚*0.02466=每米重量例如: φ159*5無縫鋼管每米重量計算為: [159-5*5*0.02466=19. 988公斤/米]

2、螺旋焊管計算與無縫鋼管相同。(試用于焊接鋼管)。螺旋焊管每米另加0.5公斤

3、鋼板重量計算為:長*寬*厚*7.85 例如:一塊8.5米長1.8寬厚為12MM的鋼板重量為:

[8.5*1.8*12*7.85=1441.26公斤]扁鋼的重量與鋼板相同。

擴展資料

焊接鋼管分類

按焊接不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。

電焊鋼管：用于石油鉆采和機械制造業等。

爐焊管：可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。

按焊縫形狀分類可分為直縫焊管和螺旋焊管

直縫焊管：生產工藝簡單，生產效率高，成本低，發展較快。

螺旋焊管：強度一般比直縫焊管高，能用較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊。

焊接鋼管的每米重量表如下圖所示

鋼材理論重量計算公式

1、無縫鋼管計算公式為:外徑壁厚*壁厚*0.02466=每米重量例如: φ159*5無縫鋼管每米重量計算為: [159-5*5*0.02466=19. 988公斤/米]

2、螺旋焊管計算與無縫鋼管相同。(試用于焊接鋼管)。螺旋焊管每米另加0.5公斤

3、鋼板重量計算為:長*寬*厚*7.85 例如:一塊8.5米長1.8寬厚為12MM的鋼板重量為:

[8.5*1.8*12*7.85=1441.26公斤]扁鋼的重量與鋼板相同。

擴展資料

焊接鋼管分類

按焊接不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。

電焊鋼管：用于石油鉆采和機械制造業等。

爐焊管：可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。

按焊縫形狀分類可分為直縫焊管和螺旋焊管
